Rebelcell Quick Connect Fishfinder for Outdoorbox

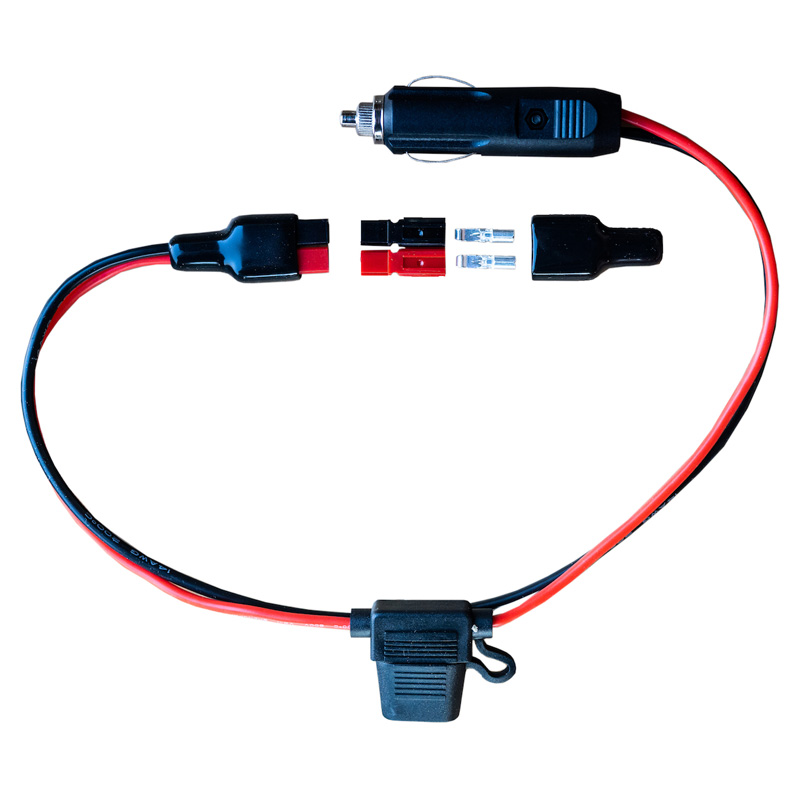

Quick Connect-kabel med integrert 3A inline-sikring for sikker ‘1-click’ kobling mellom Rebelcell Outdoorbox og ekkolodd. Kobles til Outdoorbox via sigarettennerpluggen og til ekkolodd via ANEN PA-45-kontakten (1 ekstra ANEN PA-45-kontakt er inkludert for utstyret ditt).

• 1 x 4mm2-tilkobling kabler: ~ 40 cm lengde med sigarettennerplugg og ANEN (rød/svart) PA-45-kontakt
• Integrert 'in-line' 3A-sikring + ekstra ANEN PA-45-kontakt for utstyret ditt
• Trygg og sikker 1-klikk-tilkobling mellom Outdoorbox og utstyret ditt

Bruksanvisning

1.< /strong>
Koble sigarettennerpluggen til 12V-kontaktene på Outdoorboxen; den ekstra røde/svarte ANEN-kontakten må kobles til ledningen til ekkolodd.

2.
De sølvfargede kontaktpunktene til ANEN-kontakten kan krympes (bruk et AMP-krympeverktøy for ikke-isolerte kabelkoblinger). Etter krymping må kontaktpunktene settes inn i den røde (for +) eller den svarte (for -) kontakten til de “klikker”. Kontaktpunktene er nå sikret og kan ikke kobles fra. Skyv de røde og svarte delene på plass med det svarte arket, og koble til den tilsvarende ANEN-pluggen på Quick Connect FF-kabelen.

3.
Bruk kun med fiskeekkolodd og annet passende 12V utstyr med maksimalt strømforbruk på 10A (og bruk egnet inline sikring, 3A sikring medfølger).
